干燥纸页后的湿热空气，含有大量热能，虽然大都经过一个热回收装置回收余热后，再排放到外部环境中去，但排放温度仍然较高。人们想方设法地回收纸厂废水、废气中的余热，但是由于这些能源品味偏低、回收经济效益不高、在纸厂中找不到合适的用能场所，所以造纸厂的余热还有很大一部分被浪费了。

 1 当前纸厂典型的余热回收方式

1.1 纸机干燥部密闭气罩排风余热回收

一般为两级回收，如图1所示，气气热交换器给气罩进风预热、汽水热交换器给纸厂清水加热。

1.2 涂布机热风/红外干燥器余热回收

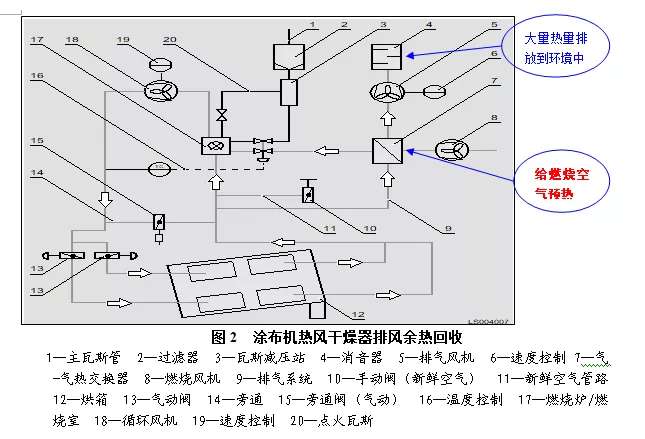

 涂布机热风干燥器干燥纸页后，热风干燥器排风温度约为325℃，湿度约为300～350g/kg干空气，经过气/气热交换器预热进风后，温度仍然高达200～250℃，含有大量热能。如图2所示。

1.3 卫生纸机杨克烘缸热风干燥器余热回收

卫生纸机杨克缸热风干燥系统排风，通过换热器给新鲜风预热后，排风温度往往还高达230℃以上，湿度约为300～500g/kg干空气，热品味中等。回收的热量通常为厂房通风提供热量，但这样只能利用其中很小一部分热量，大部分的能源直接排空。如图5所示。

2 既有热风回收情况的分析

 以上方案都是利用排风余热通过气/气换热器、气/水换热器给工艺用风、工艺用水预热，简而言之，就是利用排风余热作为热源给介质加热。

 如涂布机热风干燥器排风余热、卫生纸机杨克缸热风干燥器排风余热等，数量虽大，但品味又不太高，目前在纸厂还没找到需求，只好散发到环境中去。

 3 优化方案的技术

冷量一般是通过压缩机制冷，由电能转化而来。对于冷量而言，还可以吸收式制冷，由热能转化。从能源利用的效率来说，由热能转化比由电能转化效率更高，而且，纸厂里恰巧存在大量的，还没有找到合适用途的中低品质余热，这部分余热可以用来通过溴化锂制冷技术转化成冷量，从而可以节省高品位的电能。

 纸厂内需要用冷的地方主要有两类：空调系统、工艺低温水系统（主要是施胶或涂布工作站及其它一些需要用冷的设备使用）。

 3.1 空调系统

几乎所有的现代化纸厂都需要用到空调，来保障电器设备的放心运行以及满足人们对工作环境的改良。

 3.2 低温水系统

在纸厂中低温水的使用范围很小，一般而言，配备施胶或涂布的纸机都需要用到低温冷冻水。其主要包括：涂料制备车间冷冻水系统、涂料工作站桶槽夹层冷冻水供水系统（working station feed tank）、涂布机涂布头夹层冷冻水供应系统，如图6所示。

 由于涂料制备系统和涂布机是两个不同的系统，由不同的供货商提供，一般纸厂都有两套以上压缩制冷系统，不仅消耗大量电力而且投资巨大。

本方案回收余热的方法：先将热风通过换热设备，如热管，转化为一定温度的热水（一般85℃以上），然后将这些热水通入溴化锂制冷设备，回收热水中可以利用的余热，部分或全部替代当前所用的压缩制冷装置，制取低温水，供空调及工艺使用，从而节省大量电力。

 4 经济效益分析

 4.1 涂布纸机热风干燥器排风余热制冷量计算

通过计算可知，一台涂布机热风干燥器排风余热中，每小时可以回收的热量为7994836.9kJ/h，这些热量若用来制冷，制冷量为1776.6kW（6395869.5kJ/h）。

 4.2 卫生纸机热风干燥器排风余热制冷量计算

 通过计算可知，这台卫生纸机杨克缸热风气罩排风余热中，每小时可以回收的热量为10734377.5kJ/h，这些热量若用来制冷，制冷量为2385.4kW（8587502kJ/h）。

 5 结论

 这种余热回收的方式，对于已运行的纸厂，可以与现有制冷系统联合使用，极大地减少了用电；对于新建纸厂，还可以节省电制冷设备的投资，同时对于有生活设施的工厂（如食堂、宿舍、招待所）也可以提供冷源，节约空调系统的投资及其运行费用。同时，在冬天，冷量需求量减少的情况下，本系统制取的热水也可以作为热源使用，给纸浆、工艺用水、生活用水等加热，还可以给厂房通风加热甚至还可以给电厂锅炉补水、入炉风预热等使用。
