背景

    结合聚丙烯阻燃作用机理，合成了一种阻燃剂。对此，以 C3N3(NH2)3、H3PO4 和 C4H10N2作为试验的原材料，在探讨其合成反应机理的基础上，从配合比、反应时间和试验反应温度等不同角度构建阻燃剂反应工艺，然后红外光谱分析等对该阻燃剂的合成进行了验证; 将该制备的阻燃剂添加到 PP 聚丙烯材料中，并通过垂直燃烧测试、氧指数测试等验证了该阻燃剂合成的有效性。

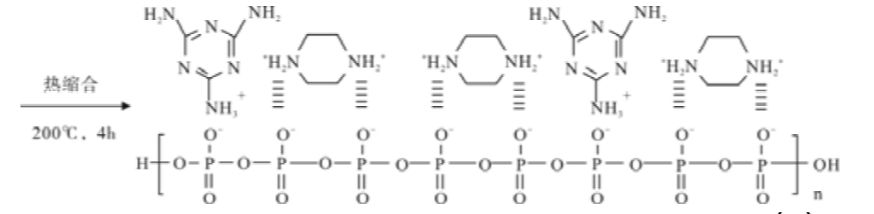

 原理

原料：磷酸(H3PO4)、三聚氰胺(C3N3(NH2)3、哌嗪(C4H10N2)、PP 聚丙烯

制备过程

     在四口烧瓶中放入适量的哌嗪(C4H10N2)和水，并将温度计放入到四口烧瓶中，保持温度在 40 °C,待哌嗪(C4H10N2)全部溶解后，加入等量的三聚氰胺，并加入 165.2 g 浓度大小为 85%的磷酸。保持试验温度在 45 °C,并持续反应2h。在反应过程中，pH值始终控制在 3.7 左右。过滤并放入到105 °C的干燥箱干燥 6 h，得到白色粉末。取出白色粉末，经旋转蒸发仪压缩4h，得到制备好的阻燃剂。

 性能验证

 氧指数(LOI)测试

计算公式如下

通过不同的复合添加，可以得到图 3 所示的氧指数变化。

随着阻燃剂添加量的增加，其氧指数也逐步的增大，当增加到27的时候，其变化的趋势开始减缓。由此可以说明，在制备过程中，阻燃剂的质量分数控制在 27%~30%之间比较合理

 结语

     目前，高分子材料阻燃剂主要向着低添加量、多元素协同阻燃和不影响材料其他性能方向发展，聚丙烯阻燃剂将在诸如电气电子工业、建筑、机械、交通运输、光学仪器等许多领域中有着广泛的应用前景

广东省佛山市南海区慧星化工有限公司

 联系方式:18664218741

 公司传真:0757-81826805

 公司地址:广东省佛山市南海区大沥镇博爱东路高鸣城慧星化工有限公司
